Ansys Exalto Post-LVS RLCk提取工具

概述

Ansys Exalto 是一款功能强大的 LVS 后 RLCk 提取软件解决方案，能让 IC 设计工程师在交付阶段准确预测电磁耦合效果。

Exalto 可以通过提取集总元件寄生效应并生成精确的电、磁和基板耦合模型，捕获设计层级中不同块体之间的未知串扰。Exalto 与大多数 LVS 工具对接，可以对您选择的 RC 提取工具加以补充。

功能

确定串扰的根本原因，包括电、磁和基板耦合

使用 Exalto，您可以：

·   研究属于不同设计层级的高复杂性网络和块体之间的串扰

·   将关键网络/无源器件设备的完全耦合 EM 模型与电路其余部分的 RC 提取网表结合成一个独立的提取视图或网表

·   使用不同的关键网络运行多个“假设”场景，而无需接触测试平台示意图

·   无论是提取部分布局还是整个布局，都可以自动将 Exalto 提取的模型反标注到原始示意图或 LPE 提取网表中

能够分析以前“因过于庞大而无法分析”的电路

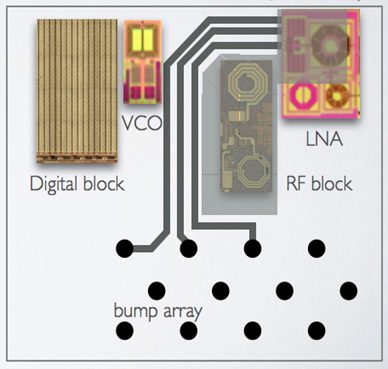

Ansys 建模引擎具有前所未有的容量，是 Exalto 的核心，使您可以轻松分析极其复杂的布局。使用 Exalto 中的“点击”界面可以轻松捕获敏感 RF 电路与大型数字总线/控制信号之间的复杂耦合情况。

采用独特的网表压缩方法，使得输出网表非常紧凑（与原生网表相比，元素和节点减少了 90% 以上），进一步扩大了可以使用 Exalto 解决问题的范围。由于输出网表太大，无法模拟，因此添加高频 (Lk) 选项的传统 RC 提取器会遇到容量瓶颈的问题。Exalto 采用的网表压缩方法可以缓解这一问题，并将其容量提高一个数量级。

业界最快的 RLCk 提取引擎

Exalto 采用 Ansys 的建模引擎，是业内速度最快的电磁引擎。这意味着对 600 um X 400 um 的密集 7 金属层电网进行 EM 提取只需要几分钟即可完成；功率放大器中所有螺旋线与关键数字线之间的耦合模型只需要几秒钟就可完成。

与任何第三方 LVS 和 LPE 工具无缝集成

Exalto 与第三方 LVS 工具无缝对接，如 Cadence PVS、Mentor Graphics Calibre LVS和 Synopsys ICV。Exalto 输出可以自动与第三方 LPE 工具的输出结合，例如 Cadence Quantus QRC、Mentor Graphics Calibre PEX 和 Synopsys StarRC。Exalto 还支持“提取视图”和“提取网表”。

输出模型支持所有电路分析

使用 Exalto，您可以生成：

·   适用于交流、谐波平衡和 SP 分析的无源、因果直流精确 S 参数模型

·   适用于瞬态、拍摄和噪声分析的无源、因果和高度紧凑的 RLCk 网表模型

·   可以随时仿真的 SPICE/SPECTER 格式RLCk 网表
